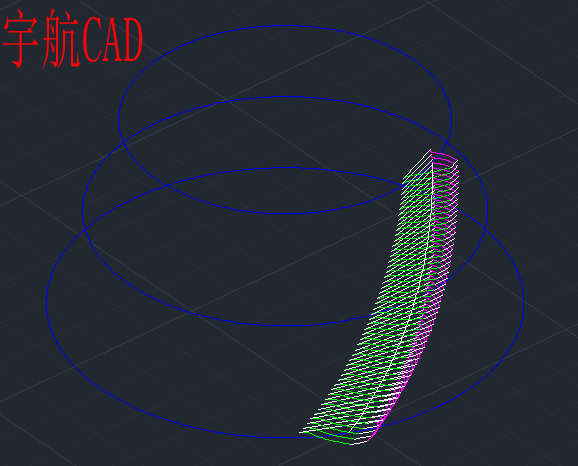

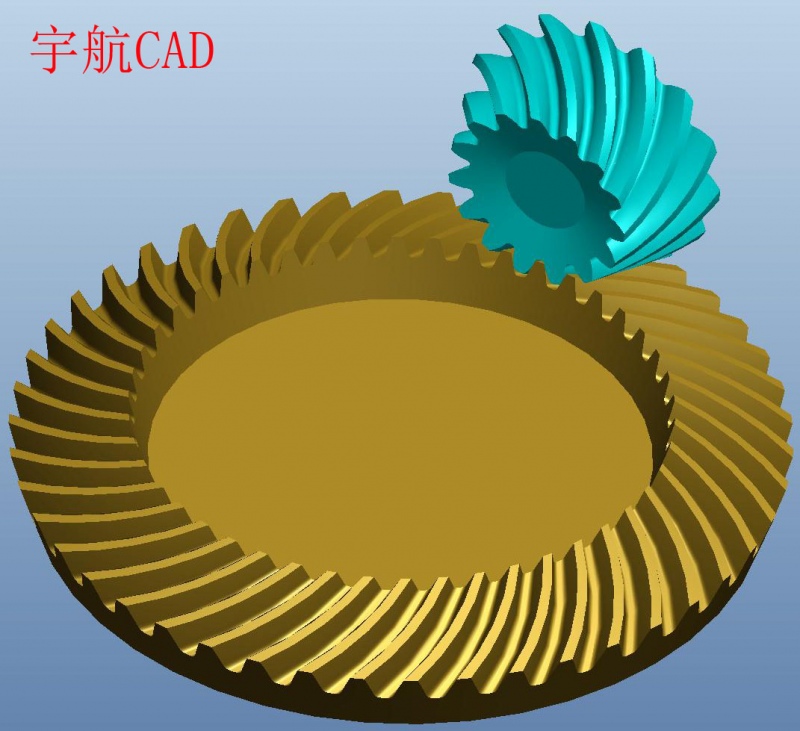

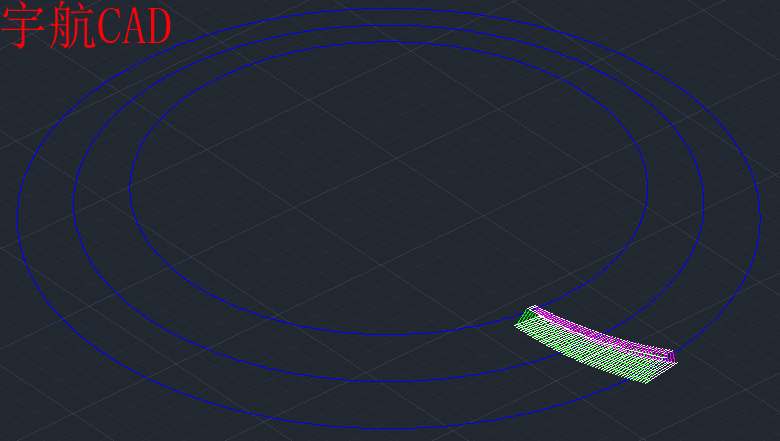

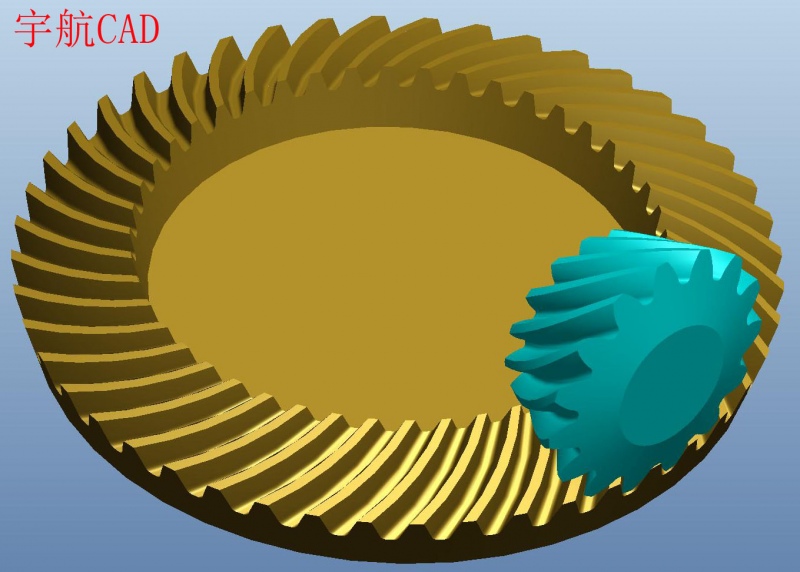

格利森制弧齿锥齿轮副的精确建模
输入参数:
锥齿轮大端端面模数m=6.0
齿数z1=15
齿数z2=46
法面压力角αn=20.0°
齿顶高系数ha*=0.85
顶隙系数c*=0.188
刀盘直径D0=210.0
齿宽b=44.0
齿宽中点螺旋角βm=35.0°
齿轮z1的高度变位因数χ1=0.35
齿轮z2的高度变位因数χ2=-0.35
齿轮z1的切向变位因数χt1=0.1
齿轮z2的切向变位因数χt2=-0.1
计算结果:
外啮合锥齿轮副z1,z2 齿数比u12=3.06667
分锥角δ1=18.0605°
分锥角δ2=71.9395°
等顶隙齿顶角θa1=3.28372°
等顶隙齿顶角θa2=1.62901°
齿根角θf1=1.62901°
齿根角θf2=3.28372°
等顶隙顶锥角δa1=21.3442°
等顶隙顶锥角δa2=73.5685°
根锥角δf1=16.4315°
根锥角δf2=68.6558°
当量齿数zv1=28.7039
当量齿数zv2=269.944
分度圆直径d1=90.0
分度圆直径d2=276.0
外锥距R=145.152
齿宽因素ΨR=0.303131
齿宽中点分度圆直径dm1=76.3591
齿宽中点分度圆直径dm2=234.168
齿宽中点端面模数mm=5.09061
齿宽中点法向模数mnm=4.16998
中锥距Rm=123.152
齿轮z1的锥顶到轮冠距离Ak1=135.768
齿轮z2的锥顶到轮冠距离Ak2=42.1478
齿轮z1的齿顶高ha1=7.2
齿轮z2的齿顶高ha2=3.0
齿轮z1的齿根高hf1=4.128
齿轮z2的齿根高hf2=8.328
齿高h=11.328
顶隙c=1.128
齿轮z1的齿顶圆直径da1=103.691
齿轮z2的齿顶圆直径da2=277.86
中点法向齿厚smn1=8.35623
中点法向齿厚smn2=4.74415
中点法向齿厚半角Ψmn1=0.0698129
中点法向齿厚半角Ψmn2=0.00421454
中点法向齿厚半角系数KΨmn1=0.999188
中点法向齿厚半角系数KΨmn2=0.999997
中点法向分度圆弦齿厚svmn1=8.34944
中点法向分度圆弦齿厚svmn2=4.74413
中点法向分度圆弦齿高hvmn1=6.72018
中点法向分度圆弦齿高hvmn2=1.74276
法向当量齿数zv1=28.7039
法向当量齿数zv2=269.944
端面重合度εα=1.23399 (应大于或等于1.0,一般≥1.2)
纵向重合度εβ=1.92646 (应大于或等于1.0,一般≥1.2)
总重合度εγ=2.28779
大端螺旋角β=42.8661°
中点螺旋角βm=35.0°
小端螺旋角βi=27.7761°
内锥距Ri=101.152
外锥距R=145.152
中锥距Rm=123.152
小端与大端模数之比=0.696869
小端与中端模数之比=0.821358
大端与中端模数之比=1.17864
分锥角δ1=18.0605°
分锥角δ2=71.9395°
大端端面模数m=6.0
中点端面模数mm=5.09061
小端端面模数mi=4.18121
宇航CAD软件(香港)有限公司
开发了格利森制弧齿锥齿轮副,零度弧齿锥齿轮副,斜齿锥齿轮副的计算与建模软件模块,可高速高效地进行格利森制弧齿锥齿轮副,零度弧齿锥齿轮副,斜齿锥齿轮副的几何计算与精确建模.
